NVM系列

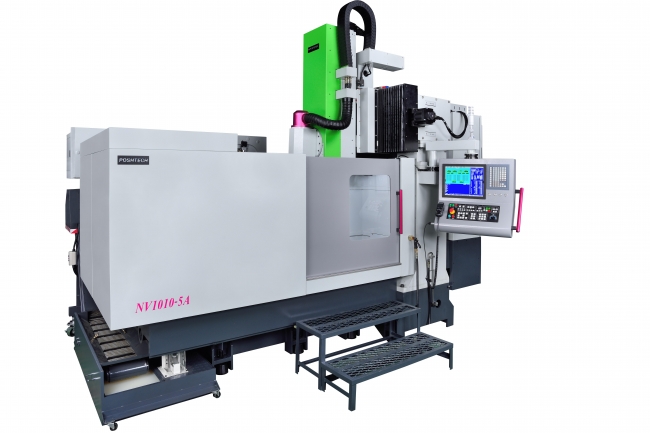

NVM1010-5A
- 標準配備
- 主軸轉速15000rpm,馬達功率18.5Kw
- XYZ三軸線軌:德國Rexroth.
- 全護罩防水保護
- 主軸環狀噴水:
- 主軸工件吹氣
- 底座沖水: 自動間歇沖水功能
- 機內雙螺旋排屑裝置+蓄屑車
- 鏈板式排屑機
- 自動潤滑系統
- 加工警示燈,LED工作燈
- 主軸油冷卻系統
- XYZ 三軸中空螺桿+冷卻裝置:螺桿45mm
- 選用配備
- 主軸中心出水:20 bar 300L(選用)
- XYZ三軸線性光學尺(選用)
- AC軸 環狀光學尺(選用)
- 自動刀具量測(選用)
- 自動工件量測(選用)
- 刀臂式刀庫
| 機 種 |
NV1010-5A |
| 工作台尺(X/Y)mm |
1350x1100 |
| 最大工件加工尺寸 |
1000x1000x700 |
| 工作台最大載重kgs |
1000 |
| 行程範圍(X/Y/Z/)mm |
1200x1100x650 |
| A軸 |
正90度~負120度 |
| C軸 |
360度 盤面550mm |
| 主軸鼻端至工作台面mm |
200-850 |
| 立柱門寬 |
1250 |
| 主軸錐度 |
BT40 |
| 主軸轉速rpm |
15000(內藏式) |
| 快速進給率7(X/Y/Z)M/min |
20/20/20 |
| 最小進給mm |
0.001 |
| 刀把 |
HSK63A |
| 刀具容量pcs |
40/60T 刀臂式 |
| 最大刀具直徑mm |
80 |
| 最大刀具重量kg |
7 |
| 最大刀具長度mm |
300 |
| 換刀時間 |
|
| 主軸馬達kw |
18.5 內藏 |
| X/Y/Z 軸伺服馬達 kw |
5kw/5kw/7kw+B |
| 潤滑機馬達w |
105/125 |
| 冷卻機幇浦HP |
1/4hp |
| 地板面積mm |
4200x3200x4000 |
| 機器重量kg |
9500 |
| ＊規格尺寸如有變更，本公司不另行通知。 |
